轻型货架：

结构：由立柱、钢层板组成，

规格：L1500*W500*H1500 三层

L900*W400*H1800? 四层

L1200*W600*H2000 五层

适用范围：用于人工存取较轻货物，可与塑料周转箱配合存放多品种小件产品，也广泛应用于电子行业及小型零件仓库，可通过改变喷塑粉末或铺设特殊橡胶板实现防静电功能，

优势：成本低、安全可靠、组装及拆卸简单、可以单独使用，也可以自由拼接成各种排列方式。在地脚处增加万向轮机构甚至可以实现转运功能。

附注：货架的顶层和底层层板与立柱用双角码及螺丝连接,使货架稳固，中间层

板用 8只插销连接，安装拆卸方便。钢层板上下以50mm为节距上下调节层

高，满足多种使用要求。

角钢货架：

规格：L1500*W500*H1500 三层

L900*W400*H1800? 四层

L1200*W600*H2000 五层

结构：由立柱、层板、角码、卡销、专用螺栓和塑料底脚组成。

立柱：38*38*1.8?

承重：50-100千克/层

层板材料：钢板、刨花板、中纤板、富丽板、玻璃板。

表面处理：喷塑，烤漆。

优势：外形美观，可任意组合，用途广泛。采用万能角钢为立柱的轻量型钢层板货架，按连接和插接方式组装，安装拆卸方便，钢层板上下以50mm为节距任意调节，满足多种使用要求。这是当前最理想的升级换代产品。

中型货架（搁板式货架）：

结构：由立柱片、横梁和层板组成

A、柱片：两根立柱由横撑、斜撑以尼龙自锁螺栓连接而成，可以有效防止螺栓松动后引发货架失稳，立柱上冲有双排斜条型孔，孔节距为50mm，所以横梁挂接在立柱上可以以50mm为单位上下调节每层的层高。立柱截面由7个面构成，由于采用了“先自动冲孔后冷弯成型”技术，完全避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。

B、横梁：由两只柱卡与横梁杆焊接在一起，横梁杆采用特制的冷轧P型闭口梁，这种结构具有简单可靠、重量轻，承载力强，造价低的特点。柱卡与立柱连接时配有特殊设计安全销；可以确保横梁在外力撞击后不会脱落；

C、层板：采用国际上最流行的条状层板，具有承载能力强、耐磨损、更换简单、维护成本低廉的特点。

适用范围：适用于人工存取货物情况，相对中量I型货架来说,由于层板改为宽度方向铺设,跨度小,所以同样长度\宽度的货架承载能力提高了很多,广泛应用于各个行业, 具有成本低、安全可靠、组装、拆卸简单的特点、可单独使用，也可自由拼接成各种排列方式。

中A型货架系列：

规格：L1200*W600*H1800? 三层

L1500*W600*H2000? 四层

L1800*W800*H2000? 五层

结构：由立柱、横梁、窄挂、宽挂、层板、安全销、限位钉和塑料底脚组成。?

立柱：80*40*1.2/1.5/2.0

横梁：40*60*1.2/1.5/2.0

承重：200-300千克/层

层板材料：可选用钢板、木板。

表面处理：喷塑，烤漆。

优势：完全插接组合式结构，造型美观，结构合理，不用任何螺栓连接，安装拆卸方便，高度方向以50mm为节距任意调节。

中B型货架系列：

规格：L2000*W600*H2000? 四层

结构：由立柱、横梁、窄挂、宽挂、层板、安全销、限位钉和塑料底脚组成。?

立柱：80*40*1.5/1.8/2.0

横梁：40*60*1.5/1.8/2.0

承重：300-500千克/层

层板材料：可选用钢板、木板。

表面处理：喷塑，烤漆。

优势：以蝴蝶孔结构锁紧，依靠货物自重进行锁紧，承载重量比中量A型货架大。装拆方便，主、辅架可无限连接，增加货架牢固，节约投入。层板可以以75mm为单位上下任意调节。

重型货架：

结构：采用组合式结构，依靠横梁柱与立柱连接，配备安全销、隔档、护脚等配件，保证安全可靠性。?具有整体简洁美观，安全系数高，存取速度快，节省空间，提高储存能力等优点，适合储存各类货物，特别适合于使用叉车几堆垛机的操作使用，是众多企业广泛采用的货架。

重型货架设计的基本要素：

1.货物的重量（托盘或者物料盒）

2.托盘的尺寸及货物的尺寸。

3.高度与承受力。

表面处理：喷塑，烤漆

阁楼货架：

结构：通常由立柱片、横梁、层板、楼层板及护栏、楼梯等标准配件组成

A、立柱片：两根立柱由横撑、斜撑以尼龙自锁螺栓连接而成，可以有效防止螺栓松动后引发货架失稳，立柱上冲有双排斜条型孔，孔节距为50mm，所以横梁挂接在立柱上可以以50mm为单位上下调节每层的层高。立柱截面由7个面构成，由于采用了“先自动冲孔后冷弯成型”技术，完全避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。

B、横梁：由两只柱卡与横梁杆焊接在一起，横梁杆采用特制的冷轧P型闭口梁，这种结构具有简单可靠、重量轻，承载力强，造价低的特点。柱卡与立柱连接时配有特殊设计安全销；可以确保横梁在外力撞击后不会脱落；

C、层板：采用国际上最流行的条状层板，具有承载能力强、耐磨损、更换简单、维护成本低廉的特点。

D、楼层板：由花纹钢板或平板经冷轧成扣板形式，以钻尾钉直接固定在楼面支撑梁上，无焊缝，避免现场焊接施工；表面镀锌或喷塑均可。

附注：用货架做楼面支撑，可设计成多层楼层（通常2-3层）。一般中量型阁楼承载为200-350Kg/M2，重量型阁楼承载为400-1200Kg/M2。货物提升方式通常分为：人工，升降平台，输送带及叉车等。设置有楼梯、扶栏和升降机等。适用于库房较高，货物较小，人工存取，储物量大的情况。楼面支撑货架品种规格齐全，阁楼楼面有平板、花纹板、钢铬板，木板种类

阁楼货架设计的基本要素：

1、货物的尺寸、重量及堆放方式

2、楼面及货架承载要求

3、库区建筑尺寸

4、楼面至地面高度

5、货物进出货口位置及要求

贯通货架：

适用范围：适以储存少品种大批量同类型货物,空间利用率极高,货物可由同一侧存入取出,也可按先进先出原则,货物从一侧存入,从另一侧取出,特别适合标准货物单元的存储.

结构特点：主要由立柱片、顶、背梁、牛腿、搁板等组成

A、立柱片：两根立柱由横撑、斜撑以尼龙自锁螺栓连接而成，可以有效防止螺栓松动后引发货架失稳，立柱上冲有双排鼓型孔，孔节距为75mm，所以横梁挂接在立柱上可以以75mm为单位上下调节每层的层高。立柱截面由11~13个面构成，具有惯性距大、承载能力强、抗冲击性能强等优点，由于采用了“先自动冲孔后冷弯成型”技术，完全避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。

B、顶、背梁：由两只柱卡与矩形管焊接在一起，这种结构具有简单可靠、重量轻，承拉、压力强，造价低的特点。柱卡与立柱连接时配有特殊设计安全销；可以确保横梁在外力撞击后不会脱落；

C、牛腿：为整体冲压成型构件，这样避免了焊接应力，具有惯性距大、承载能力强、外形美观等特点，与立柱连接时配有特殊设计安全销；可以确保横梁在外力撞击后不会脱落；

D、搁板：为冷轧成型件，可根据需要做任意长度，没有接头，结构美观，受力均匀。

贯通货架及库区设计的基本要素：

1、货物的重量（含托盘）

2、的尺寸及货物的尺寸（宽W*深D*高H）

3、叉车的提升高度和库房可利用的净高

4、选用叉车型号或参数

5、存储库区的建筑情况

6、物进出库的方向及要求

仓储笼：

结构：折叠式设计，操作简单安全，不占空间，应用范围广，使用寿命长，使用强力钢条点焊，存放时一目了然，易于库存清点，并可单独分层小量卸取存料，避免翻仓的麻烦。使用推高机、升降机可堆积四层高。不用时可以折叠，只有原来使用时所用空间的20%。

附注：采用优质钢材经冷作硬化后焊接而成，强度高、装载能力大。装卸、周转、存放极为方便.表面镀锌，美观、抗氧化、可以长期使用。采用国际标准，可与集装箱配套使用。可以集中码放，代替立体仓库使用。卫生免疫，周转、存放和回收均不污染环境。是木质包装箱的换代产品。

超市货架：

规格：L900*W450*H1600? 单面

L900*W600*H1600? 双面

L1200*W600*H2000 单面

L1200*W1150*H2000? 双面

整体类型：3种

1.背网式货架，分单双面。

2.豪华背板式货架分单双面。

3.背孔式货架，分单双面。该货架主要用于超市场所

附注：高低层次可根据商品而定，对商品有极佳的展示效果，先进的生产工艺，严格的质量管理，优质冷轧冲压钢板，模具冲压成型，磷化防锈，表面喷塑，结构合理。主副架无限连接，方便安全，多种挂具任你选择。

悬臂货架：

结构：悬臂货架主要由立柱片、悬臂梁、连接件等组成。

A、立柱片：由立柱和底座组成，立柱由两片冷轧C型型材面-面对焊而成，这种结构根据钢结构设计理论，充分利用了材料的抗载容量，具有重量轻，承载力强，造价低的特点，更加经济、美观，是国外较通用的一种结构形式，立柱上冲有双排孔，孔节距为70/140（50/100）mm，所以悬臂梁挂于其上可以以70/140（50/100）mm为单位上下调节每层的层高；

B、悬臂梁：由柱卡与悬臂焊接在一起，横梁杆采用两特制的冷轧不等高C型槽钢抱焊而成，这种结构具有重量轻，承载力强，造价低的特点。柱卡与立柱连接时配有特殊设计板销。

适用范围：适用于存放长杆件及其他无法使用托盘集装的物料，广泛应用于机械加工、电线电缆及建材超市等行业；适用于存放长物料和不规则的货物。悬臂可分为轻量型、中量型及重量型三个系列的悬臂式货架。

滚轮式货架（流利架）：

注解：是将货物置于滚轮上，利用一边通道存货，另一边通道取货。料架朝出货方向向下倾斜，货物在重力作用下向下滑动。可实现先进先出，并可实现一次补货，多次拣货。流利架采用德国EUROROLL流利条，运行平稳，载荷大，噪音低，并且可以自由调整流道大小，能在-40℃超低温环境下正常工作。AN-33滚轮采用高品质的热塑性塑料制成，摩擦系数极小，具有出色的抗冲击性能，坚固不易碎。在化学性能上，它耐酸碱性好，不吸湿。流利条的U形槽由光亮的镀锌钢板制成，边缘经圆角处理，滚轴由不锈钢制成，承载力达6kg/轴。

优势：流利架存储效率高，适合大量货物的短期存放。适用于品种少批量大的货物储存，货物在倾斜的轮子上自动由进货端输送至出货端，存取迅速，具有空间利用率高、先进先出的特点。

适用范围：运行、出版社以及自动化程度较高的工厂，适合生产流水线或装配线上及小包装成品物料的存放，物料依靠重力沿滚轮下滑，先进先出；用于物流配送中心、货运行、出版社以及自动化程度较高的工厂。

钢结构平台：

结构：1.主梁、次梁、楼面板、楼梯及护栏组成

（1）可以根据承载需要选择目前在钢结构工程中最经济合理的H型钢及胜通公司开发的专用钢平台C型冷弯成型梁；

（2）楼面板专用特殊C型冷弯成型花纹钢板或镂空板，采用扣板式结构，与主次梁钢性固定，整个平台结构整体性强，可以根据实际需要选择不同的楼面板以满足消防或防灰尘、防小件坠落要求。

（3）楼面下方也可根据需要配置照明系统。货物输送可选择液压升降平台、货梯或叉车。

2.组装，无须现场焊接。通常承载能力在300KG ~ 1000KG/米2，

3.承载能力强、用钢量少的圆管；

材料：均为优质碳素结构钢，全自动表面喷塑防腐处理，承载性能优越，外观简洁、大方。广泛应用于各个行业。

后推式货架：

结构：柱片、横梁、轨道、运载小车组成。

轨道按一定角度倾斜固定在货架横梁上，运载小车沿轨道运行。

整体结构采用”弹夹”原理,托盘放置在运载小车上依次被推入货架内部，而叉车不需要进入货架内部，操作方式与普通货位货架完全相同。

由于在货架深度方向可以设计为多个托盘位置，后推式货架的空间利用率高于普通货架。

优势：安全性及运转效率都远高于贯通式货架

适用范围：广泛应用于冷库、图书、电子等行业。

重量型货架：

结构：主要由柱片、横梁、滚筒线阻尼系统、端部分离机构组成

滚筒线按一定角度倾斜固定在货架横梁上，托盘从高端放入，沿滚筒线靠本身重力下滑，为控制托盘以稳定速度下滑，避免撞击，在滚筒线上每隔一定距离设置一套阻尼系统，托盘下滑速度越快，阻尼系统产生的阻力越大。

端部分离机构设置在低端，用来分离最低端相临的两个托盘，这样最低端托盘就可以顺利地取出。重力式货架对托盘的要求较高，目前木制托盘的使用已经比较成熟，其他材质托盘需要提供实际使用的托盘做阻尼实验。

优点：空间利用率又高于后推式货架及贯通式货架，而且真正实现了“先进先出”的原则，安全性及运转效率都与货位式货架相同，广泛应用各个等行业。

货位式货架：

结构：由柱片、横梁及标准配件构成

A、柱片：两根立柱由横撑、斜撑以尼龙自锁螺栓连接而成，可以有效防止螺栓松动后引发货架失稳，立柱上冲有双排鼓型孔，孔节距为75mm，所以横梁挂接在立柱上可以以75mm为单位上下调节每层的层高。立柱截面由11-13个面构成，具有惯性距大、承载能力强、抗冲击性能强等优点，由于采用了“先自动冲孔后冷弯成型”技术，完全避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。

B、横梁：由两只柱卡与横梁杆焊接在一起，横梁杆采用两特制的“C”型钢抱合而成，使梁的上、下面厚度加厚一倍，这种结构根据钢结构设计理论，充分利用了材料的抗载容量，具有重量轻，承载力强，成本低的特点。横梁与立柱连接时配有特殊设计的带耳片安全销，这种带耳片安全销无法轻易拔出，可以确保横梁在外力撞击后不会脱落；

C、柱片标准件：全部采用台湾晋亿公司提供尼龙自锁螺栓。

D、隔撑：采用卡式隔撑，整体冲压成型，无需焊接，具有连接强度好，外型美观的特点。

塑料托盘：

注解：采用以低压高密度聚乙烯为主要原料的塑料托盘，是包装行业的新产品，搬运仓储的好助手，与钢托盘、木托盘相比具有质轻、平整、美观。

适用范围：用于叉车运输和用作垫仓板，对提高机械化装运效率和保证仓库储存质量起着重要作用，特别对储运软质纸箱时可大减少破损率。是仓储、运输业广泛使用的仓储物流产品，也被叫作“垫板”、“栈板”。将货物存放在托盘上，便于用叉车将货物转运到另外地方，有利于仓储管理。是现代化运输的包装仓库以及产品出口的重要必备器材工具。

优势：

1.耐久性：塑料托盘比木托盘的寿命长约8倍

2.耐腐蚀，耐潮湿，耐虫蛀

3.在承重上面钢托盘最有优势，但塑料托盘有钢塑一体结构，这样加大塑料托盘的承重力，而且价格要低很多

4.环保：塑料托盘可以再回收到厂家重新利用，大大减少了垃圾和处理的费用

5.塑料托盘可以制成各种颜色，易于5S管理

6.整体性好、无钉无刺、无味无毒、耐酸碱、易清洗、能消毒、不霉烂、不助燃无静电、无火花、防爆、防滑溜（装有防滑垫）、可回收等优点；

7.塑料托盘使用寿命是木托盘的5－7倍，是现代化运输、包装、仓储的重要工具，是国际上规定的用于食品、水产品、医药、化学品等包装器材的优选产品。

钢托盘：

优势：1.不怕虫蛀，耐老化，耐腐蚀，不会吸潮变形；

2.材料，能重复使用和回收再利用，并且残值高；

3. 具有外形美观、坚固耐用、无须维护等优点；

4. 表面采用镀锌或静电喷塑处理，便于清洁、不易污染；

结构及制作才材料：钢制托盘采用优质特种型材制造，由面板和支腿组合而成；

面板与内衬的加强筋纵横交错，承重能力更加优化, 支腿各面均强化处理，平均分布载荷；

适用范围：适用于各行业，多种场合，使用范围极广。

中空吹塑托盘的优缺点是什么？

纸栈板是一种仿生物原理、蜂窝状结构的蜂窝制品。是将蜂窝纸板经特殊的冲压设备及模具冲压而成，可用来取代EPS泡沫作为产品内包装的缓冲材料。

基本介绍 中文名 ：纸栈板 释义 ：一种仿生物原理的蜂窝制品 适用范围 ：电子、家电、仪表器材 又称 ：纸托盘 简介,分类,套用范围,性能特点,功能测试, 简介 纸栈板是一种包装业的革命性绿色新产品，已广泛套用于电子、家电、仪表器材、玻璃陶瓷等产品的包装。 纸栈板（纸托盘），由蜂窝面板及脚柱及护边纸粘合而成，是新型的绿色环保产品。纸栈板可100%回收再生利用，出口免熏蒸、免消毒，可快速通关作业，大大节省通关时间和费用。纸栈板承重力强，每平方米静载荷可达3000KG以上，动载荷达1000KG以上，可以代替木托盘、胶合板及塑胶托盘。 一般常用规格为1100*1100*130mm，1200*1000*130mm，1200*800*130mm等。 分类 外形分 川字型纸栈板 双面型：此类纸栈板适合正反面都可以使用，广泛使用于空运及货架。 单面型：可分标准型及普通型，根据不同的使用方式选择不同的单面型栈板。 结构分 九脚型纸栈板：栈板反面九脚分布，方型栈板的四边中间及四个角都各有四个脚，栈板正中间一个脚共有九个脚，一般都为三个脚呈并排三组脚呈平行状。 川字型纸栈板：在九脚型纸栈板的反面外形基础上平行分布的纸栈板。 田字型纸栈板：在九角型纸栈板的反面外形基础反面横的三组脚及竖的三组脚各自平行分布的纸栈板。 套用范围 广泛用于仓库，仓储，及物流中心。电子仪器、计算机、家具、家电、医疗器械、汽车零部件、机车、食品、药物等行业的包装运输，邮局、航空打包箱，是木箱、塑胶箱、瓦楞纸的替代产品，是二十一世纪新兴的绿色包装材料。100%回收，可以纸代木、代塑、代砖。 川字型纸栈板 性能特点 免熏蒸、百分之百回收效益、重量轻、强度高、减震、吸音、无钉、无蛀虫 、刚性好、表面平整、稳定性高，缓冲性好 、用料少。 功能测试 纸栈板（依JISZ0604CNS8170之标准） 纸栈板 项目：木制栈板基准值 变形量：4mm以下；1.9mm以下。 弯曲率：2.5%以下；2.4%以下。 对角线长度之变化：3%以下；1%以下。

木托盘发霉

中空吹塑托盘优点：

●整体一次吹塑成型，产品结构好，表面为凹槽设计，防滑性好，无边角余料，使用寿命长；

●产品内有加强立柱，承载强度高，是普通托盘的5倍之多，可适应各种恶劣环境作业；

●双面使用，适合多层码垛，使用方便；

●产品面部和底部均有防滑设计，可保证作业安全；

●在温度条件严酷的西北地区同样适用，化学性能稳定，低温负40℃也能正常使用；

●适用范围广，适合对托盘的承重要求较高的行业例如重工业，食品冷冻行业等等。

●抗冲击性强，耐磨耐摔，对暴力操作有很好的耐受力。

●耐腐蚀性好，无毒无味，易于清洗消毒；

●废旧吹塑托盘可回收利用，符合环保要求。

中空吹塑托盘缺点：

●产品自重较重；

●不适合手动液压车使用；

●有尺寸误差，不能加钢筋无法上货架；

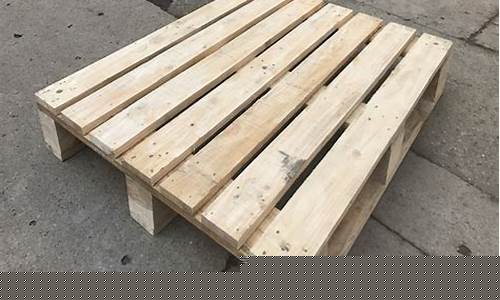

木制托盘发霉怎么办

木托盘发霉原因：消毒之后水分没有烘干，存放托盘的地点潮湿，托盘被篷布包的严实不通风，使用托盘的环境潮湿，木材本身湿度不达标，周围空气流动性，密闭的环境更厌氧菌快速繁殖更容易导致发霉。

处理方式：1、使用防霉剂对其处理，可以采用原料浸泡法或者喷刷法等方式进行处理，木材防霉剂可以使木材吸收一定的木材防霉剂药液从而使其得到良好的防霉防虫效果。

2、热处置一般能够杀木材中的昆虫或昆虫幼体。因此理论上其也能够杀霉菌，可是热处置的原理是将木材中的水分提炼到木材外表，而这又会给霉菌的成长发明环境，因此制作商在热处置的结尾环节加设一个枯燥流程，而这无疑又增加了木托盘的制形本钱。

1、空气单调或窑干。窑干价钱宝贵，并且简略致使木材出现裂纹。空气单调本钱稍低，可是耗时较长。

2、热处置。热处置通常可以杀木材中的昆虫或昆虫幼体。因而理论上其也可以杀霉菌，可是热处置的原理是将木材中的水分提炼到木材表面，而这又会给霉菌的生长创造环境，因而最好在热处置的结束环节加设一个单调流程，而这无疑又增加了木托盘的制形本钱。
